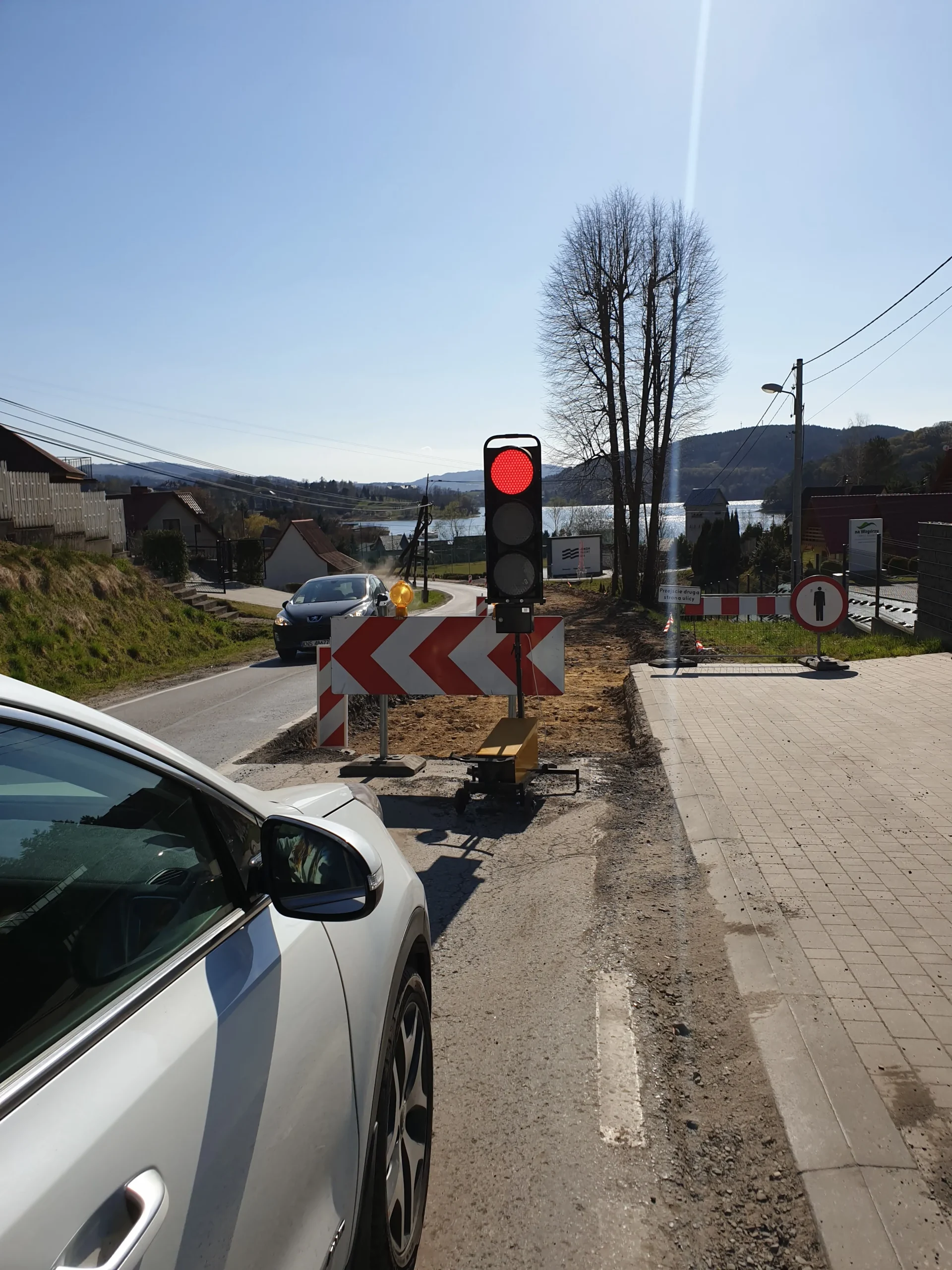

Sygnalizacja wahadłowa jest jednym z najważniejszych narzędzi czasowej organizacji ruchu wtedy, gdy na drodze zostaje tylko jeden pas przejazdu, a pojazdy z dwóch kierunków nie mogą bezpiecznie minąć się jednocześnie. W praktyce pojawia się przy remontach, zwężeniach, pracach liniowych, awariach, robotach na mostach oraz wszędzie tam, gdzie trzeba uporządkować ruch w sposób czytelny dla kierowcy. Nie jest to jednak sprzęt dobierany „na oko”. O tym, jaki system ma sens w danej sytuacji, decydują warunki terenowe, projekt organizacji ruchu, długość odcinka, widoczność, natężenie ruchu i sposób zasilania.
W ofercie WEKTOR punktem wyjścia jest kategoria sygnalizacja wahadłowa, w której znajdują się systemy 2-komorowe i 3-komorowe, warianty o różnych średnicach kloszy, zestawy z komunikacją radiową, modele z detekcją pojazdów oraz elementy uzupełniające, takie jak moduły GPS, licznik do sygnalizacji wahadłowej czy zasilanie solarne. To oznacza, że dobór nie powinien zaczynać się od ceny, lecz od scenariusza pracy: czy sygnalizacja ma tylko naprzemiennie sterować dwoma końcami zwężenia, czy ma reagować na ruch pojazdów, czy ma informować kierowcę o czasie oczekiwania, czy ma działać długo bez stałego dozoru, czy musi być dobrze widoczna z większej odległości.
- Sygnalizacja wahadłowa porządkuje ruch na odcinku, na którym pojazdy z dwóch kierunków korzystają z jednego pasa.
- Dobór systemu powinien wynikać z projektu organizacji ruchu, długości zwężenia, widoczności, natężenia ruchu i warunków zasilania.
- W ofercie WEKTOR znajdują się m.in. systemy 2-komorowe i 3-komorowe, rozwiązania fi 200 i fi 300, warianty z komunikacją radiową i detekcją, a także rozwiązania uzupełniające: licznik, moduł GPS oraz zasilanie solarne.
- Przy zakupie trzeba sprawdzić, czy zestaw zawiera akumulatory, jaki jest zalecany typ zasilania i czy produkt wymaga indywidualnej kalkulacji transportu.
- Najbezpieczniej traktować opis sklepu jako pomoc w wyborze wariantu, a finalny układ zawsze zestawić z projektem organizacji ruchu.
Czym jest sygnalizacja wahadłowa?
Sygnalizacja wahadłowa to czasowy system sterowania ruchem, który pozwala przepuszczać pojazdy naprzemiennie z dwóch kierunków. Kierowca z jednego końca zwężenia otrzymuje sygnał zielony, a kierowca z drugiego końca sygnał czerwony. Po określonym czasie, z uwzględnieniem przejazdu pojazdów przez zamknięty odcinek, sekwencja zostaje odwrócona. Dzięki temu ruch może odbywać się w sposób przewidywalny, bez konieczności ręcznego kierowania nim przez pracownika na każdym etapie robót.
W dobrze przygotowanej organizacji ruchu sygnalizacja wahadłowa nie działa w oderwaniu od pozostałych elementów. Współpracuje ze znakami, zaporami, pachołkami, tablicami prowadzącymi i innymi elementami wygrodzenia. Jej zadaniem nie jest „ozdobienie” placu robót, lecz przekazanie kierowcy jasnego komunikatu: wjazd na odcinek jest teraz możliwy albo trzeba poczekać. Im prostszy i bardziej jednoznaczny jest ten komunikat, tym mniejsze ryzyko błędnej interpretacji.
Kiedy warto rozważyć sygnalizację wahadłową?
Najbardziej oczywisty przypadek to remont drogi z zajęciem jednego pasa. Jeżeli jeden kierunek ruchu musi czasowo korzystać z części jezdni normalnie przeznaczonej dla drugiego kierunku, samo ustawienie znaków i pachołków może nie wystarczyć. Kierowca musi wiedzieć, czy może wjechać, a jeżeli nie, to jak długo ma czekać. Sygnalizacja wahadłowa pozwala wprowadzić rytm przejazdu i ograniczyć sytuacje, w których dwa pojazdy wjeżdżają na zwężenie jednocześnie.
Drugim scenariuszem są miejsca o ograniczonej widoczności. Jeżeli przeciwległy koniec zwężenia znajduje się za łukiem, na wzniesieniu, za przeszkodą albo za maszynami budowlanymi, kierowca nie zawsze jest w stanie sam ocenić, czy odcinek jest wolny. W takiej sytuacji sygnał świetlny działa jako jednoznaczna informacja, która porządkuje decyzję kierowcy. Przy dłuższych pracach dochodzi jeszcze kwestia zmęczenia osób obsługujących ruch ręcznie oraz powtarzalności komunikatu przez cały czas trwania robót.
Projekt organizacji ruchu jako punkt wyjścia
W praktyce nie należy dobierać sygnalizacji wyłącznie na podstawie intuicji albo porównania kart produktowych. Jeżeli sprzęt ma zostać użyty na drodze publicznej, punktem wyjścia powinien być projekt organizacji ruchu oraz wymagania wynikające z konkretnego miejsca. Dopiero po ustaleniu założeń można porównywać systemy dostępne w sklepie. To ważne, bo ta sama nazwa „sygnalizacja wahadłowa” może obejmować sprzęt przeznaczony do innych warunków pracy.
Projekt powinien odpowiedzieć na kilka praktycznych pytań. Jaka jest długość odcinka objętego ruchem wahadłowym? Czy kierowca widzi drugi koniec zwężenia? Jak duże jest natężenie ruchu? Czy ruch jest równomierny, czy pojawia się falami? Czy sprzęt będzie przestawiany, czy pozostanie w jednym miejscu przez dłuższy czas? Czy na miejscu da się wygodnie obsługiwać akumulatory, czy lepiej rozważyć zasilanie solarne? Od tych odpowiedzi zależy, czy wystarczy wariant podstawowy, czy lepszy będzie system z komunikacją radiową albo detekcją.
System podstawowy, komunikacja radiowa i detekcja
W prostszych zastosowaniach wystarczający może być podstawowy zestaw, taki jak sygnalizacja wahadłowa 2-komorowa fi 200 w wersji podstawowej. W opisie tego typu rozwiązania istotne jest to, że zestaw służy do sterowania ruchem wahadłowym na zwężonych odcinkach, gdzie niemożliwy jest jednoczesny przejazd w dwóch kierunkach. Taki system można traktować jako praktyczne rozwiązanie dla standardowego zwężenia, ale nadal trzeba sprawdzić parametry: zasilanie, średnicę klosza, pobór prądu, wózek, widoczność i sposób pracy sterowników.
Przy większych wymaganiach można rozważyć system 3-komorowy, na przykład sygnalizację wahadłową 3-komorową fi 300. Większa średnica aktywna klosza i mocniejszy sygnał świetlny mogą mieć znaczenie tam, gdzie widoczność sygnalizatora jest szczególnie ważna. Jeszcze innym wariantem jest sygnalizacja 3-komorowa fi 300 z detekcją i komunikacją radiową, która wykorzystuje detektory mikrofalowe do wykrywania nadjeżdżających pojazdów i umożliwia akomodację czasów pracy.
Jak dobrać wariant do scenariusza?
| Scenariusz | Co jest najważniejsze | Jaki kierunek rozważyć |
|---|---|---|
| Krótkie, proste zwężenie | Czytelny sygnał czerwony/zielony i powtarzalny cykl pracy | Sygnalizacja 2-komorowa fi 200 lub inny wariant podstawowy |
| Dłuższy odcinek z gorszą widocznością | Dobra widoczność sygnału, czas ewakuacji i stabilna praca | Sygnalizacja 3-komorowa lub wariant o większej średnicy klosza |
| Zmienny ruch, kolejki pojazdów, prace wieloetapowe | Reakcja systemu na rzeczywisty napływ pojazdów | System z detekcją i komunikacją radiową |
| Prace długotrwałe bez wygodnego dostępu do zasilania | Logistyka akumulatorów i możliwość doładowania | Zasilanie akumulatorowe lub niezależny zestaw solarny |
| Zastosowania edukacyjne | Bezpieczna nauka zasad ruchu i mniejsze gabaryty | Sygnalizacja edukacyjna fi 100 |
Jak czytać kartę produktu sygnalizacji?
Karta produktu jest w takim zakupie ważniejsza niż sam tytuł produktu. Nazwa mówi, czy mamy do czynienia z sygnalizacją 2-komorową, 3-komorową albo wariantem z detekcją, ale dopiero opis pokazuje, jak sprzęt zachowa się w terenie. Warto zwrócić uwagę na zasilanie, średnicę aktywną klosza, pobór prądu, sposób pracy sterowników, wyposażenie zestawu, informacje o akumulatorach oraz elementy wpływające na widoczność. Jeżeli karta wskazuje, że akumulatory nie są wliczone w cenę, trzeba od razu uwzględnić je w budżecie i logistyce robót.
Znaczenie mają też pozornie drugorzędne elementy, takie jak wózek, ekran kontrastowy, ochrona lamp, możliwość obrotu sygnalizatora albo sposób pakowania. W realnej pracy sprzęt jest przenoszony, ustawiany, przestawiany i obsługiwany w warunkach drogowych, a nie w katalogu. Dlatego dobry wybór to nie tylko zgodność z projektem, ale też wygoda użytkowania przez ekipę, stabilność ustawienia i możliwość szybkiej reakcji, gdy zmieni się etap robót.
Wyobraźmy sobie odcinek drogi, na którym prowadzone są prace liniowe przy poboczu i części jezdni. Ruch musi odbywać się jednym pasem, a przeciwległy koniec zwężenia jest częściowo zasłonięty przez łuk drogi i maszyny. W takim przypadku ręczne kierowanie ruchem może być możliwe przy krótkiej interwencji, ale przy dłuższych robotach staje się mniej efektywne i bardziej obciążające organizacyjnie. Sygnalizacja wahadłowa pozwala wprowadzić stały, przewidywalny schemat przejazdu.
Jeżeli ruch jest niewielki i stosunkowo równomierny, wystarczający może być system podstawowy. Jeżeli jednak w godzinach szczytu tworzą się kolejki, a poza nimi ruch jest niewielki, warto rozważyć system z detekcją. Nie chodzi o to, żeby zawsze kupować najbardziej rozbudowany wariant, lecz o to, by nie przepłacać za funkcje niepotrzebne i jednocześnie nie oszczędzać na funkcjach, które w konkretnym miejscu naprawdę poprawią płynność oraz bezpieczeństwo.
Elementy uzupełniające: licznik i moduł GPS
W części projektów warto przewidzieć elementy, które nie zmieniają podstawowej funkcji sygnalizacji, ale poprawiają komfort kierowców i ułatwiają nadzór nad sprzętem. Licznik do sygnalizacji wahadłowej pokazuje czas pozostały do zmiany sygnału. To szczególnie przydatne przy kolejkach, dłuższych cyklach pracy i w miejscach, w których zniecierpliwienie kierowców może prowadzić do ryzykownych zachowań. Według informacji przekazanych przez WEKTOR takie rozwiązanie coraz częściej pojawia się w projektach organizacji ruchu.
Przykład w ofercie: sygnalizacja wahadłowa 3-komorowa Ø 200 z licznikiem.
Drugim rozwiązaniem jest moduł GPS. W praktyce może on wspierać lokalizację urządzenia oraz kontrolę zasilania. Szczególnie ważna jest możliwość otrzymania informacji SMS o braku zasilania, ponieważ przy rozstawionym w terenie sprzęcie szybka reakcja ogranicza ryzyko przerwy w działaniu systemu.
Przykład w ofercie: moduł GPS w produktach WEKTOR.
Pierwszy błąd to kupowanie sygnalizacji tylko dlatego, że „ma pasować do zwężenia”. Samo zwężenie nie mówi jeszcze, jaki system będzie odpowiedni. Inaczej pracuje sygnalizacja przy krótkim odcinku, a inaczej przy długim fragmencie robót, gdzie czas ewakuacji pojazdów ma duże znaczenie. Drugi błąd to pomijanie zasilania. W kartach produktów trzeba sprawdzić, czy zestaw zawiera akumulatory, jaka pojemność jest zalecana i czy na placu robót będzie możliwość ich obsługi.
Trzeci błąd to ignorowanie widoczności. Sygnalizator nie powinien ginąć w tle, szczególnie wśród maszyn, znaków, zapór i pracowników. Dlatego znaczenie mają ekran kontrastowy, średnica aktywna klosza, sposób ustawienia względem nadjeżdżających pojazdów oraz możliwość obrotu sygnalizatora. Czwarty błąd to traktowanie systemu z detekcją jako zawsze lepszego. Detekcja może być bardzo przydatna, ale tylko wtedy, gdy warunki pracy faktycznie uzasadniają jej zastosowanie.
- Czy projekt organizacji ruchu przewiduje sterowanie ruchem wahadłowym?
- Jaka jest długość zwężenia i czas potrzebny na opuszczenie odcinka przez pojazdy?
- Czy kierowcy widzą przeciwległy koniec zwężenia?
- Czy wystarczy system podstawowy, czy potrzebna jest komunikacja radiowa albo detekcja?
- Czy wariant 2-komorowy będzie wystarczający, czy wymagany jest system 3-komorowy?
- Czy wybrany zestaw zawiera akumulatory, czy trzeba zaplanować je osobno?
- Czy w miejscu pracy można stosować zasilanie solarne?
- Czy transport produktu wymaga indywidualnej kalkulacji?
- Czy projekt przewiduje licznik informujący kierowców o czasie oczekiwania?
- Czy w danej lokalizacji warto zastosować moduł GPS do lokalizacji urządzenia i kontroli zasilania?
Po wskazaniu konkretnego modelu warto przygotować krótką listę elementów do zamówienia i obsługi. Powinna ona obejmować sam zestaw sygnalizacji, akumulatory, ewentualne zasilanie solarne, transport, miejsce ustawienia, osoby odpowiedzialne za uruchomienie oraz procedurę kontroli pracy. Takie podejście ogranicza ryzyko, że właściwy produkt zostanie użyty w niewłaściwy sposób albo bez osprzętu potrzebnego do stabilnej pracy w terenie.
FAQ
Czy sygnalizacja wahadłowa zawsze jest wymagana przy zwężeniu?
Nie da się tego ocenić tylko po samym fakcie zwężenia. Decyduje projekt organizacji ruchu, długość odcinka, widoczność, natężenie ruchu i warunki lokalne. W prostych sytuacjach mogą wystarczyć inne elementy oznakowania, ale przy braku możliwości jednoczesnego przejazdu w dwóch kierunkach sygnalizacja wahadłowa często jest najbardziej czytelnym rozwiązaniem.
Czy sygnalizacja z detekcją skraca kolejki?
Może pomóc lepiej dopasować czas zielonego do rzeczywistego napływu pojazdów, ale nie jest magicznym rozwiązaniem każdego problemu. Jej sens zależy od natężenia ruchu, geometrii odcinka, czasu ewakuacji i poprawnego ustawienia czujników.
Od czego zacząć dobór?
Najbezpieczniej zacząć od kategorii sygnalizacja wahadłowa i porównać dostępne warianty z projektem organizacji ruchu. Jeżeli warunki są nietypowe, warto skonsultować wybór z dostawcą przed zakupem.
