Lampy PLED ECO LINE to seria lamp ostrzegawczych Wektor zbudowana na diodach Power LED i nowej optyce soczewek. Konstrukcja i klasy świecenia zostały te same co wcześniej, zmieniło się źródło światła i pobór prądu. Dla ekipy w terenie oznacza to prostą rzecz: ten sam akumulator wystarcza na dłużej.
Co daje technologia Power LED
Power LED to diody dużej mocy, liczone w watach, a nie w setnych częściach wata jak zwykłe diody sygnalizacyjne. Dają więcej światła z tej samej energii, więc lampa może świecić tak samo mocno przy niższym poborze prądu. W kartach produktów ECO LINE widać to wprost:
- lampa strzały PLED ϕ100 L2H: średni pobór 0,12 A przy 12 V i 0,06 A przy 24 V,
- pulsator PLED ϕ200 L8H: również 0,12 A przy 12 V, przy światłości 3000 cd,
- lampa PLED ϕ300 L9H: 0,25 A przy 12 V, przy światłości 20 000 cd.
Producent podaje też czasy pracy policzone dla akumulatora 180 Ah: tablica U-26a pracuje 100 godzin, strzała L8 około 120 godzin, a pojedynczy pulsator 200 mm nawet 1000 godzin. To wyliczenia dla konkretnego zestawu, więc traktuj je jako punkt odniesienia, a nie gwarancję. Realny czas zależy od trybu świecenia, temperatury, stanu akumulatora i liczby lamp w układzie.
Druga zmiana to optyka. Nowe soczewki równiej rozprowadzają światło, dzięki czemu sygnał jest czytelny z właściwego kierunku, a nie tylko jasny na wprost. W lampach ostrzegawczych to ważniejsze niż sama jasność.
Klasy L2H, L8H i L9H, czyli co naprawdę mówi karta produktu
Klasa lampy jest opisana normą PN-EN 12352:2010 i mówi o światłości oraz sposobie świecenia. W serii ECO LINE wygląda to tak:
- ϕ100 - klasa L2H, światłość 250 cd,
- ϕ200 - klasa L8H, światłość 3000 cd,
- ϕ300 - klasa L9H, światłość 20 000 cd.
Litera H oznacza wariant o wyższej światłości. W ofercie są też modele ϕ300 w klasie L9M, przewidziane tam, gdzie tak mocny sygnał nie jest potrzebny. Wszystkie lampy mają zmierzchową regulację natężenia błysku: w dzień świecą na 100 procent, w nocy na 50 procent, żeby nie oślepiać kierowców.
IP65 czy IPX5
Szczelność też zależy od średnicy. Lampy 200 mm badano na wnikanie wody i pyłu i mają IP65: pełną pyłoszczelność plus odporność na strumień wody z każdego kierunku. Lampy 100 mm i 300 mm mają IPX5, czyli sprawdzoną odporność na wodę, bez badania na pył. Żadna z nich nie jest przeznaczona do zanurzania.
W praktyce IPX5 w zupełności wystarcza przy normalnej pracy na drodze. IP65 warto rozważyć tam, gdzie sprzętu nie da się uchronić przed pyłem: na budowach, przy frezowaniu, przy pracach ziemnych.
Co wchodzi w skład serii
ECO LINE to nie jedna lampa, tylko rodzina produktów, które można ze sobą zestawiać:
- lampy strzały PLED ϕ100 i ϕ200, do budowy strzał i tablic kierujących,
- pulsatory PLED ϕ100, ϕ200 i ϕ300 do punktowego ostrzegania,
- lampy PLED ϕ300 w klasach L9H i L9M,

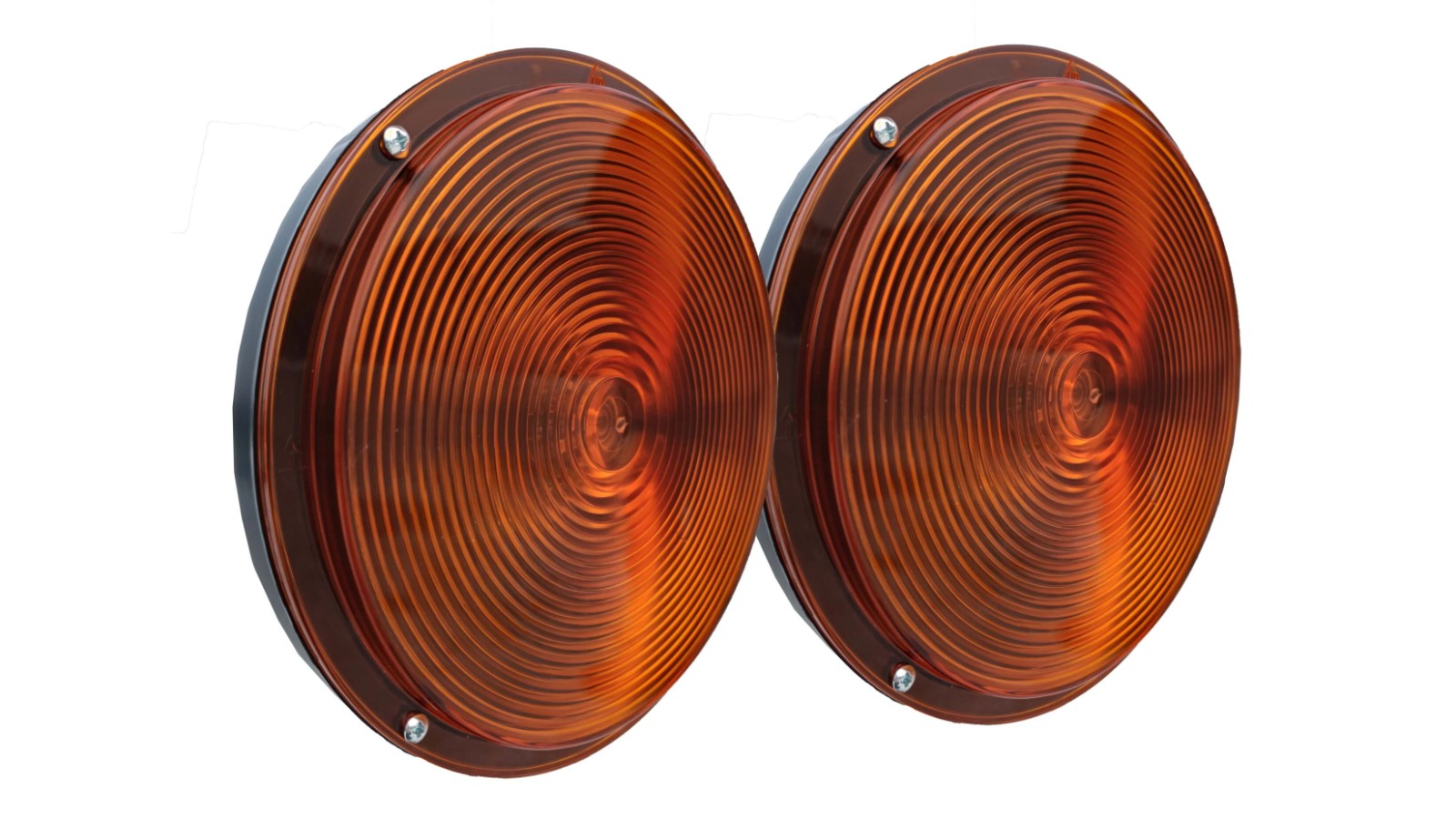

- zestawy jednoczesnego błysku 2 × PLED w każdej ze średnic,
- akcesoria: uchwyt cybantowy oraz pojemniki na akumulator.
Cała kategoria Lampy PLED ECO LINE jest w sklepie, a szerszy wybór znajdziesz w lampach drogowych.
Jak dobrać średnicę lampy
Tu nie ma miejsca na uznaniowość. Wielkość lampy wynika z zatwierdzonego projektu organizacji ruchu i z przepisów, czyli rozporządzenia o szczegółowych warunkach technicznych dla znaków i sygnałów drogowych. Do wyboru są trzy średnice aktywne klosza: 100, 200 i 300 mm.
Jeśli masz projekt, zamawiaj dokładnie to, co w nim jest. Jeśli dopiero go przygotowujesz, warto pamiętać, że im większa dozwolona prędkość i im dalej kierowca ma zobaczyć sygnał, tym większa lampa. Więcej o samym wyborze klosza piszemy w tekście Średnica klosza: fi 200 czy fi 300?
Ile lampa kosztuje w eksploatacji
Cena lampy to wydatek jednorazowy. Wraca co kilka tygodni wymiana akumulatora, a dokładniej wyjazd ekipy, która ją robi. Dlatego pobór prądu opłaca się przeliczać nie na złotówki za energię, tylko na liczbę podjazdów do oznakowania w sezonie.
Czasy pracy, które producent podaje dla akumulatora 180 Ah, w przełożeniu na dni wyglądają tak:
- pojedynczy pulsator ϕ200: 1000 godzin, czyli około 41 dni pracy bez przerwy,
- strzała L8: około 120 godzin, czyli 5 dni,
- tablica U-26a: 100 godzin, czyli nieco ponad 4 dni.
Ta różnica nie bierze się z jakości lamp, tylko z ich liczby. Pulsator to jedno źródło światła, a strzała i tablica to kilkanaście lamp zasilanych z jednego akumulatora.
Przełóż to teraz na oznakowanie, które stoi na budowie jeden kwartał, czyli około 90 dni:
- pulsator ϕ200: 2 wymiany akumulatora,
- strzała L8: około 18 wymian,
- tablica U-26a: około 21 wymian.
I tu jest właściwy koszt. Sam akumulator jest tani. Drogi jest wyjazd: paliwo, dwie osoby, czas na dojazd i zabezpieczenie miejsca pracy. Pomnóż własną stawkę za jeden taki wyjazd przez liczby z listy powyżej i wyjdzie koszt utrzymania jednego punktu oznakowania. Przy kilkudziesięciu punktach w terenie ta pozycja waży więcej niż cena samej lampy.
Dwie rzeczy przesuwają te okresy w górę. Zmierzchowa regulacja natężenia sprawia, że w nocy lampy świecą na 50 procent, więc średni pobór prądu jest niższy od wartości katalogowej. Druga to pojemność akumulatora: 180 Ah to wielkość przyjęta do wyliczeń, a nie jedyna możliwa, i przy większym akumulatorze przerwy między wymianami rosną proporcjonalnie.
O czym jeszcze warto wiedzieć przed zamówieniem
- Zasilanie 12 V lub 24 V, kabel zasilający 5 m w komplecie.
- Uchwyt do montażu na rurach 60 mm nie jest wliczony w cenę lampy, trzeba go domówić.
- Dwa tryby błysku: 1 Hz, czyli 60 błysków na minutę, oraz 2 Hz, czyli 120.
- Odporność na uderzenia: klasa M3 dla mniejszych lamp, M4 dla ϕ300.
- Badania EMC wg Regulaminu EKG ONZ nr 10.06, część modeli ma homologację.
- Gwarancja 3 lata. Produkcja w Polsce, w Nowym Sączu.
Przy kompletowaniu sprzętu na kilka frontów robót liczy się jeszcze jedno: seria jest kompatybilna wymiarowo i klasowo z wcześniejszymi lampami Wektor. Nie trzeba więc wymieniać całego magazynu naraz, można dokładać nowe lampy stopniowo.
Pytania i odpowiedzi
Lampy i pulsatory o średnicy 200 mm. Modele 100 mm i 300 mm mają IPX5, czyli odporność na strumień wody z dowolnego kierunku, bez pełnej pyłoszczelności.
Producent podaje około 1000 godzin przy akumulatorze 180 Ah. W tym samym wyliczeniu tablica U-26a pracuje 100 godzin, a strzała L8 - 120 godzin.
Tak. Seria zachowuje kompatybilność wymiarową i klasową z poprzednimi modelami, więc można nią uzupełniać sprzęt, który już macie w magazynie.
To nie jest kwestia preferencji. Wielkość lampy wynika z zatwierdzonego projektu organizacji ruchu i z przepisów, czyli rozporządzenia o warunkach technicznych dla znaków i sygnałów drogowych. Do wyboru są średnice aktywne 100, 200 i 300 mm.
Nie wiesz, które modele pasują do Twoich tablic i strzał? Napisz do nas i podaj, co masz w projekcie. Pomożemy dobrać lampy i policzyć zasilanie.
